粗枝大葉篇
事先申明:我的選型方法屬于簡單實用,但不精準。精準需要具體問題具體分析,經過計算才能給出結果。
電機粗淺地分為兩大類,動力電機和控制電機。

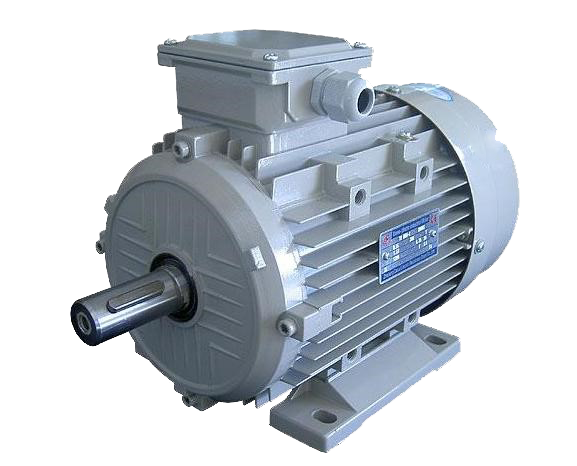

動力電機,以動力轉換為目的,例如普通的交流異步電機,把電能轉換為機械能,一般采用簡單的電氣電路就可以控制啟動和停止。

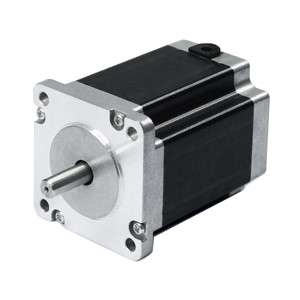

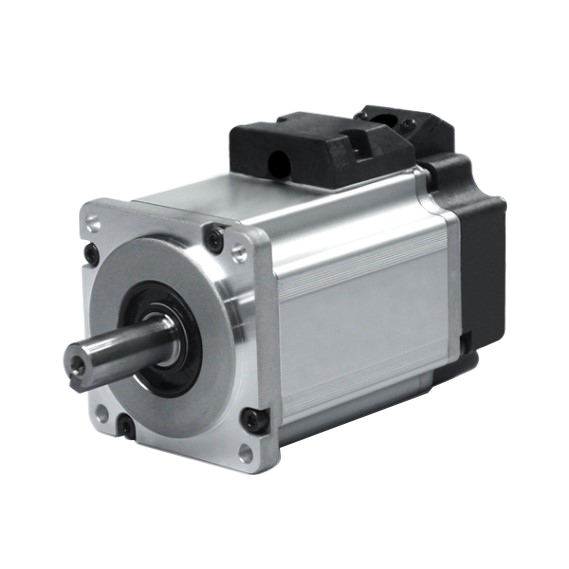

控制電機,除了承擔能量和動力轉換外,更重要的是準確地控制速度和精度,它必須配套使用驅動器或者放大器,通過控制信號(脈沖、模擬量電壓、總線數據)進行控制和調節,例如步進電機和伺服電機??刂齐姍C是自動化控制的核心元件,尤其伺服電機和步進電機是3C行業廣泛大量使用的產品,如果不聊伺服電機,同行工程師之間都不好意思打招呼。
控制電機選型分為三步,功率、速度、精度。
1. 功率/力矩(二者相通)
首先必須保證電機帶得動負載,如果帶不動,一切都為零。電機功率與電機的尺寸大小是正比關系——胖子力大,看日本相撲運動員即知。大功率電機必然對應大尺寸和大體積。如果電機體積小,功率指標卻很大,則一定有某些使用方面的限制,例如溫升。

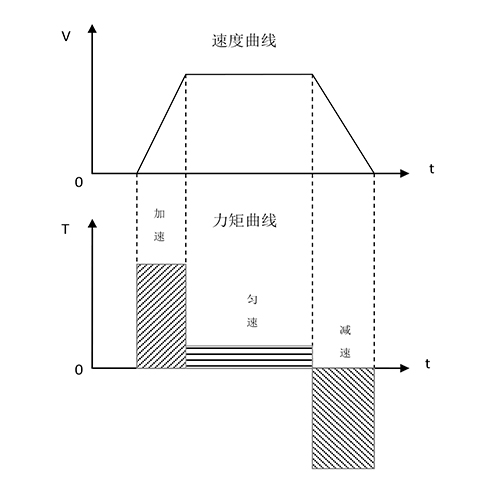

功率必須保證有一定余量,既要滿足勻速運行階段也要滿足加減速階段。加減速階段要比勻速階段的力矩大幾倍,以保證提供足夠的力矩產生加速度。勻速運行時,盡管電機的速度可以很高,但是由于只需要維持勻速運動,所需力矩往往非常小。
誤區:認為電機加速和減速所需要的時間相等。真實情況是減速耗時總是比加速耗時長,原因很好理解,運動的能量只能由驅動器完全消耗完,電機才能徹底停下來。
直線運動場合:功率=力×速度(單位:W=N×m/s)
旋轉運動場合:功率=力矩×轉速÷10(單位:W=N.m×rpm)
產品樣機階段務必多預留一些功率的余量。功率小了,設計時電機安裝尺寸就小,如果需要更換大功率電機時,由于安裝空間不夠,導致無法安裝,有時候機械的強度也不夠。從成本角度看,選大功率電機額外增加的成本總是比較小的。
2. 速度
速度分為工藝速度和電機速度,兩者之間有一一對應關系,且匹配必須合適。
工藝速度往往是如下表述:每分鐘多少米放料速度;8秒鐘一個生產周期;1小時生產36000瓶啤酒等等。
電機速度分為靜態精度和動態精度(后續再詳講)

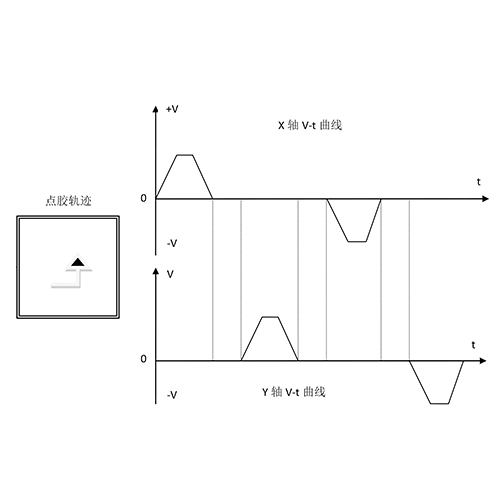

以點膠機為例,完成正方形的點膠,它的邊長100mm,機械結構X-Y平臺,電機+絲桿,絲桿螺距20mm。工藝速度是要求4秒鐘完成點膠。
4段邊長,每段邊長之間需要0.1s的暫停時間,則實際用于點膠的時間:4-0.1×4=3.6s;每段邊用于點膠的時間:3.6÷4=0.9s
點膠平均線速度:0.1÷0.9=0.11m/s
電機轉速:0.11÷0.02=5.5rps=333rpm
關于速度,由于國情和客戶的瘋狂追求,肯定要求最快,甚至要求天馬行空的速度。針對此,一定要先了解行業已有的速度,以這個速度為基準,凡是超出這個基準很多的指標就不具有可行性,屬于一廂情愿的自以為是。因為行業現行速度總是由工藝、材料、整個設備的機械設計共同決定了,強行提高某一個技術指標,往往其它方面就會拖后腿。例如速度提高了,整個設備運行時產生巨大的震動和噪音,設備運行的壽命也縮短了。
舉例說明行業已有的速度:印刷速度范圍是60~100m/min,機床空回速度1m/s,3C行業加工速度是以秒作為計時基準。
3. 精度
精度分為工藝精度和電機精度,兩者之間有一一對應關系,且匹配必須合適。
工藝精度往往是如下表述:切割精度是多少?軌跡精度是多少?同步精度是多少?
電機精度分為靜態精度和動態精度(后續再詳講)。
盲目的追求更高精度是不智的,花錢無數,收益卻很少,甚至適得其反。有時候精度似乎提高的不多,實現起來成本卻很高,有時候是不可承受的成本,甚至原有整個方案都需要推倒重來。
以多色印刷為例,套印精度±0.05mm,通過機械換算,可以算出0.05mm對應的電機精度——電機編碼器的精度,即電機旋轉一圈對應編碼器的線數。
關于速度和精度,兩者一定是矛盾的,速度快了精度就差,速度慢了精度就高,因此需要兼顧考慮成本/性能(投入/產出),找到兩者的最佳平衡點。解決速度和精度之間的矛盾時,我們寧可犧牲速度,也要保證精度,速度不夠導致的生產效率低下,可以采用多購置設備來解決。
選型除了理論分析和計算,更為重要的是必須積累大量的現場實際數據,融合貫通永遠不能離開實際應用?;钌默F(xiàn)場比抽象的數據令人印象深刻,一次街頭打架比武館練拳三年更能行走江湖!
